铝蜂窝全自动涂胶机生产线

新材料生产线——铝蜂窝全自动涂胶机生产线

涂胶机是制作纸蜂窝、铝蜂窝芯材的专用设备。也是铝蜂窝生产的核心设备。产品质量的好坏最关键的设备。

涂胶机是将固定宽度的铝卷上涂上需要宽度胶条并烘干。可根据客户的要求生产不同规格的蜂窝芯胶条。

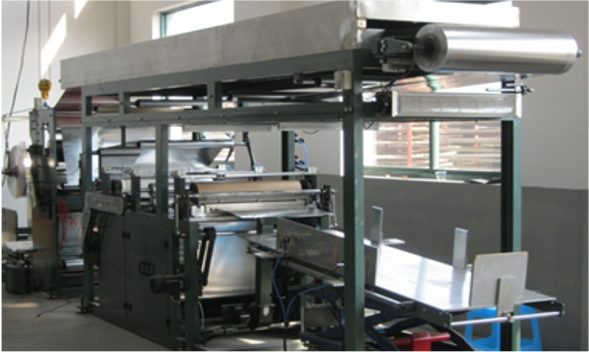

图 1：铝蜂窝全自动涂胶机

涂胶机的主要性能参数如下：

1）可涂规格有：2、3、4、5、6、… 、20mm，可自定制；

2）涂印速度：3 ~ 40 m/min；

3）加热系统：温控可调；温控精度为 ±2℃；

4）基材宽度：≤630mm；

5）涂印胶条长度：≥500mm；

6）印胶辊周长：480mm；

7）切断长度精度：切断铝箔间相对误差≤±0.2mm；

8）总功率：18KW；重量：5000Kg。

9）设备外廓尺寸：

主机为L6000 X W1000 X H1900 mm；

控制柜为L1200 X W300 X H1100 mm；

铝蜂窝涂胶机设备特点：

1）放卷卷材张力自动恒张力控制

2）涂胶过程卷材自动调偏，有纠偏系统

3）可自动调整生产线路的同步速度

4）智能参数管理，自动保存

5）生产过程中长度可进行在线修正

6）涂胶后能自动烘干

7）涂后的材料可自动扎眼

8）可叠裁切后的料，并可自动拍齐自动定长切断，可端头定位叠装。

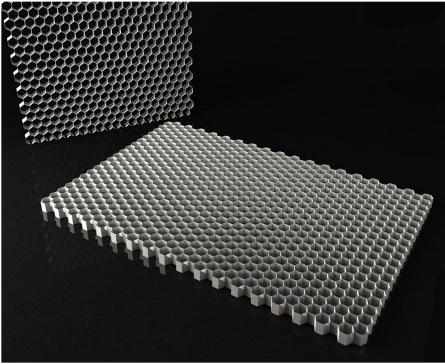

图 2   铝蜂窝芯

图 3   铝蜂窝应用场景
